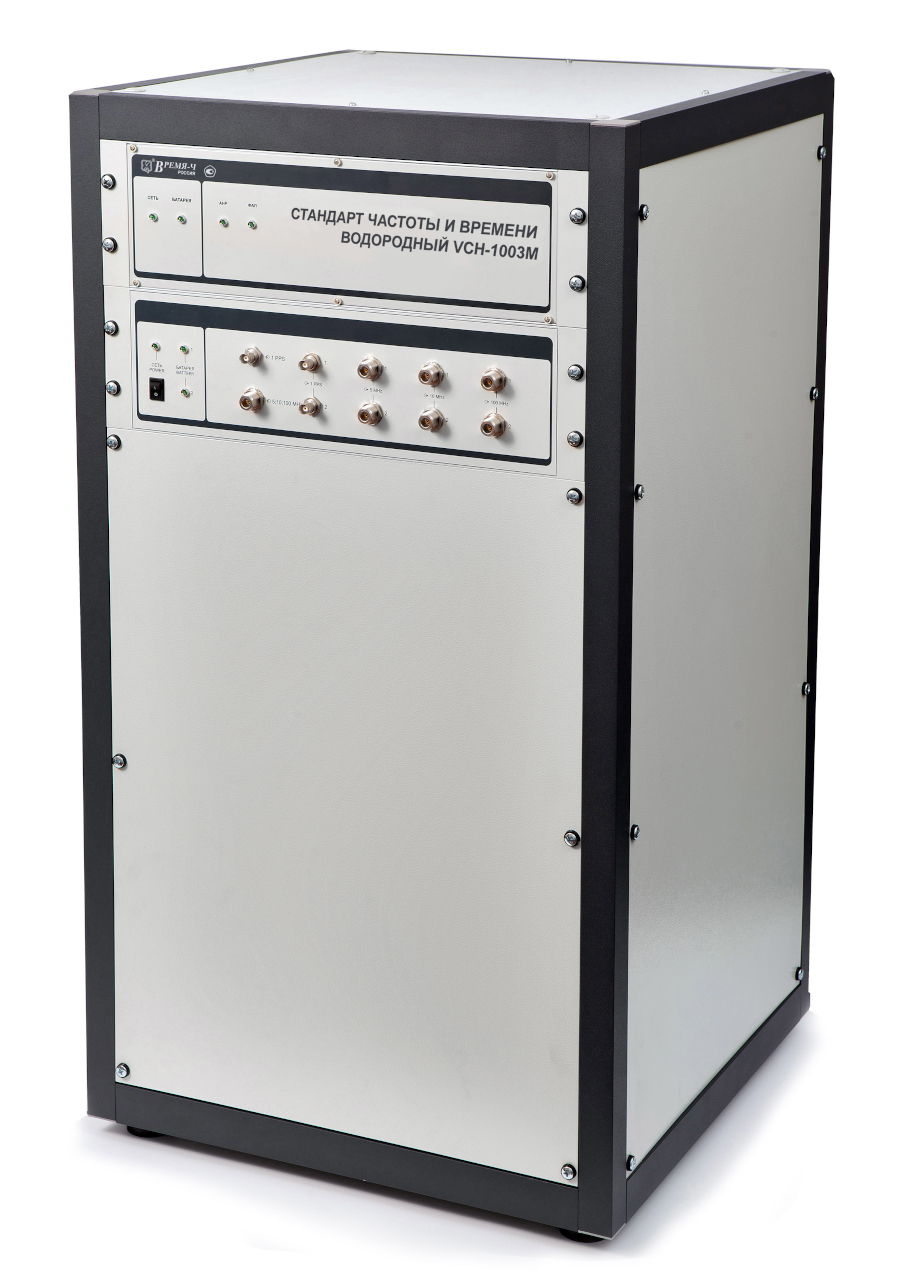

Стандарт частоты и времени водородный VCH-1003M

Стандарт частоты и времени водородный VCH-1003M предназначен для формирования высокостабильных спектрально чистых синусоидальных сигналов частотой 5; 10; 100 МГц и импульсных сигналов времени (шкала времени) с периодом 1 с.

Основные области применения:
– национальные службы времени и частоты;
– наземные пункты слежения и управления спутниковых радионавигационных систем;
– радиоинтерферометрия со сверхдлинной базой.

Основные характеристики

Выходные сигналы:
– синусоидальные: 5 МГц, 10 МГц, 100 МГц, среднеквадратическое значение напряжения — (1±0,2) В на нагрузке (50±0,5) Ом;

– импульсные: период 1 с (шкала времени); амплитуда не менее 2,5 и не более 5,0 В на нагрузке (50,0±0,5) Ом; длительность импульсов не менее 10 и не более 20 мкс; длительность фронта импульсов не более 3 нс; полярность импульсов – положительная.

Метрологические характеристики:

Относительная погрешность по частоте, не более	при выпуске		3×10 −13
	на межповерочном интервале 1 год		1×10 −12
Нестабильность частоты выходных синусоидальных сигналов (относительное среднеквадратическое двухвыборочное отклонение частоты – СКДО), при измерениях в полосе пропускания компаратора 3 Гц, не более	1 с		1,5×10 −13
	10 с		2,5×10 −14
	100 с		6×10 −15
	1000 c		2×10 −15
	1 час		1,5×10 −15 *
	1 сут		5×10 −16 *
Относительное среднее (систематическое) изменение частоты за 1 сутки (дрейф), не более	при выпуске		±2×10 −15
	через год непрерывной работы		±3×10 −16
Относительное изменение частоты при изменении температуры (ТКЧ), не более	±1,5×10 −15 /°С
Относительная погрешность по частоте при изменении внешнего магнитного поля, не более	±5×10 −15 /Эрстед
Коррекция (относительное изменение) частоты выходного сигнала	разрешающая способность		(1±0,3)×10 −16
	диапазон		1×10 −10 ±1×10 −12
Погрешность синхронизации по внешней шкале времени, не более	±25 нс
Уровень гармонических составляющих в спектре выходного сигнала 5 МГц, не более	−30 дБ
Уровень негармонических составляющих в спектре выходного сигнала 5 МГц (в диапазоне отстроек от несущей от 10 Гц до 10 кГц), не более	−100 дБ
Спектральная плотность мощности фазовых шумов выходных синусоидальных сигналов, дБн/Гц, не более	Отстройка от несущей, Гц	5 МГц	10 МГц	100 МГц
	1	−118	−112	−92
	10	−135	−129	−109
	100	−149	−143	−122
	1000	−156	−149	−122
	10000	−158	−150	−152
	100000	−158	−150	−152
Нестабильность частоты, вносимая встроенным компаратором (относительное среднеквадратическое двухвыборочное отклонение частоты – СКДО), полоса пропускания флуктуаций 10 Гц, не более	1 c		1,0×10 −13
	10 c		1,0×10 −14
	100 c		1,5×10 −15 *
	1 час		5,0×10 −16 *
* Значения нестабильности гарантируются при изменении температуры окружающей среды в пределах ±0,2 °С в рабочем диапазоне температур со скоростью не более 0,3 ºС/час. Нестабильность частоты на интервале времени измерения 1 сутки приведена за вычетом относительного среднего изменения частоты.

Диапазон рабочих температур — от плюс 5 до плюс 35°С.
Габаритные размеры ( Ш×В×Г) — 550×1010×550 мм.
Масса — не более 105 кг (в транспортной таре – не более 190 кг).
Питание стандарта — от сети переменного тока напряжением (220±22) В с частотой (50±1) Гц или источника постоянного тока напряжением от 22 до 30 В.
Потребляемая мощность — не более 150 В·А от сети переменного тока и не более 100 Вт от внешнего источника постоянного тока.
Срок службы — не менее 15 лет.
